Carte de test ARDUINO NANO
Cet article décrit une carte d'expérimentation et de test pour une carte ARDUINO NANO.
Le schéma est réalisé à l'aide de KICAD.
Pour récupérer le projet voir ci-dessous : 7. Téléchargements
1. Les fonctionnalités
Cette carte permet de se passer de breadboard dans la plupart des cas.
Les problèmes de faux contacts habituels sont fortement diminués du fait de l'utilisation de connecteurs de qualité.
Elle permet également de tester une carte "douteuse" ou un lot de cartes dont vous auriez fait l'acquisition.
Elle est équipée de connecteurs de reprise des broches de l'ARDUINO permettant de tester rapidement un composant quelconque.
Il est possible de connecter 18 LEDs sur ses entrées sorties. Ces LEDs sont enfichées sur des connecteurs deux broches et peuvent être connectées au +5V ou à la masse, suivant le besoin.
Il est possible bien sûr de brancher autre chose sur ces connecteurs, des boutons poussoirs par exemple.
Deux LEDs bleues permettent de visualiser l'état des alimentations 5V et 3.3V.
Deux potentiomètres sont connectés sur les broches A6 et A7.
Les problèmes de faux contacts habituels sont fortement diminués du fait de l'utilisation de connecteurs de qualité.
Elle permet également de tester une carte "douteuse" ou un lot de cartes dont vous auriez fait l'acquisition.
Elle est équipée de connecteurs de reprise des broches de l'ARDUINO permettant de tester rapidement un composant quelconque.
Il est possible de connecter 18 LEDs sur ses entrées sorties. Ces LEDs sont enfichées sur des connecteurs deux broches et peuvent être connectées au +5V ou à la masse, suivant le besoin.
Il est possible bien sûr de brancher autre chose sur ces connecteurs, des boutons poussoirs par exemple.
Deux LEDs bleues permettent de visualiser l'état des alimentations 5V et 3.3V.
Deux potentiomètres sont connectés sur les broches A6 et A7.
2. Le matériel
Pour réaliser cette carte, il faut réunir le matériel suivant :
- 4 connecteurs femelle 2.54 15 broches
- 2 batterie lithium-ion
- 2 LEDs bleues
- 18 LEDs vertes ou rouges ou jaunes
- 2 potentiomètres 5K
- 1 connecteur d'alimentation Jack 5.5 x 2.1
- 1 interrupteur
- 1 broche de test
- 4 petites colonnettes 2.5 ou 3mm et 4 vis
3. Le schéma
Pour récupérer le projet voir ci-dessous : 7. Téléchargements
4. Photos

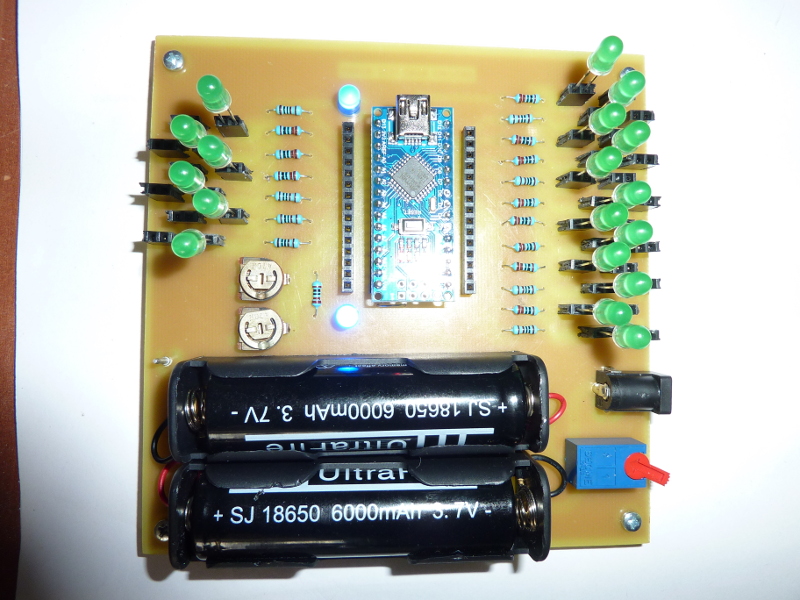

Voici une image de la carte :
5. Utilisation
Cette carte peut être utilisée soit alimentée par l'USB de l'ARDUINO, soit par les deux batteries, soit par le connecteur JACK.Si vous alimentez par le connecteur JACK, enlevez les deux batteries.
L'USB peut être branché dans les deux cas.
A gauche des batteries on peut voir la broche de test. Vous pourrez y connecter la masse de votre multimètre ou oscilloscope.
Les LEDs peuvent être connectées entre sortie et masse (connecteurs extérieurs) ou sortie et +5V, comme sur la photo.
Elles consomment chacune 2mA.
Bien entendu, sur un même port de sortie il faudra éviter de connecter une LED à la masse et une au +5V. C'est l'un ou l'autre.
Lorsque vous communiquez avec un composant I2C par exemple, vous pouvez laisser deux LEDs entre les broches A5 et A6 et le +5V. Elle ne sont pas gênantes et vont clignoter pendant la communication.
6. Le code
Pour récupérer un sketch exemple voir ci-dessous : 7. Téléchargements
Il s'agit d'un code exemple permettant d'allumer successivement les 18 LEDs. Les deux potentiomètres permettent de régler le temps d'allumage et d'extinction.
Le projet est disponible ici : https://bitbucket.org/henri_bachetti/arduino-nano-test-board.git7. Téléchargements
Cette page vous donne toutes les informations nécessaires :
https://riton-duino.blogspot.com/p/migration-sous-bitbucket.html
